Planta Biodiesel

También existen combustibles de ORIGEN VEGETAL derivados de la caña de azúcar y la remolacha . Los combustibles de origen vegetal son empleados en Brasil ,así como en los U.S.A

Video de Alimentacion

Circuito de Alimentacion

A.C.P.M

petróleo finalmente llega a las refinerías en su estado natural para su procesamiento. Aquí prácticamente lo que se hace es cocinarlo. Por tal razón es que al petróleo también se le denomina "crudo".
Los productos que se sacan del proceso de refinación se llaman derivados y los hay de dos tipos: los combustibles, como la gasolina, ACPM, etc.; y los petroquímicos, tales como polietileno, benceno, etc.

Simbologia de Hidraulica

Bombas de paletas

Utilicemos el esquema de la figura 5 para la descripción de las bombas de paletas.
Dentro de un cuerpo con una cavidad interior cilíndrica se encuentra un rotor giratorio excéntrico por donde entra el movimiento a la bomba. En este rotor se han practicado unos canales que albergan a paletas deslizantes, construidas de un material resistente a la fricción. Cada paleta es empujada por un resorte colocado en el fondo del canal respectivo contra la superficie interior de la cavidad del cuerpo. Este resorte elimina la holgura entre la paleta y el interior de la bomba, con independencia de la posición del rotor, y además compensa el desgaste que puede producirse en ellas con el uso prolongado

Bombas de engranes

Hay diferentes variantes de las bombas de engrane, pero la mas común es la que se muestra animada en la figura
En un cuerpo cerrado están colocados dos engranes acoplados de manera que la holgura entre estos y el cuerpo sea muy pequeña.
El accionamiento de la bomba se realiza por un árbol acoplado a uno de los engranes y que sale al exterior. Este engrane motriz arrastra el otro.
Los engranes al girar atrapan el líquido en el volumen de la cavidad de los dientes en uno de los lados del cuerpo, zona de succión, y lo trasladan confinado por las escasas holguras hacia el otro lado. En este otro lado, zona de impulsión, el líquido es desalojado de la cavidad por la entrada del diente del engrane conjugado, por lo que se ve obligado a salir por el conducto de descarga.
La presión a la salida en estas bombas es también pulsante como en las bombas de pistones, pero los pulsos de presión son en general menores en magnitud y mas frecuentes, por lo que puede decirse que tienen un bombeo mas continuo que aquellas.
Este tipo de bombas es muy utilizado para la impulsión de aceites lubricantes en las máquinas y los sistemas de accionamiento

Bombas hidráulicas de engranajes internos

Tienen un rendimiento del 98%, siempre que la bomba este en perfectas condiciones y sea nueva. Como se puede observar en el dibujo, la bomba consta de dos engranajes, una más grande que el otro. Al engranaje grande lo llamamos de interior y al pequeño de exterior. Gracias al engranaje interior los niveles de pulsaciones y de ruido son extremadamente bajos, lo que repercute positivamente en los tubos o circuito hidráulico. El engranaje interior es el que arrastra al engranaje exterior, en el mismo sentido. Como siempre, son los dientes de los engranajes los que mueven el fluido, es decir, el engranaje interior aspira, y el engranaje exterior impulsa.

Bombas hidráulicas de engranajes exteriores

Son utilizadas en caudales grandes, pero con presiones bajas.
El funcionamiento es muy simple y similar a la bomba de tornillos. Uno de los engranajes hace de conductor y mueve al otro engranaje (secundario). El engranaje conductor es el que recibe la fuerza motriz de un eje conectado mecánicamente con un motor eléctrico, en su giro arrastra al engranaje secundario o conducido. Los giros de los engranajes son opuestos, como se puede deducir. Las cámaras de bombeo están formadas entre los engranajes y la carcasa. El fluido circula a través de los dientes de los engranajes. Su rendimiento alcanza el 90%.

Circuito del pito

Circuito paralelo

Luz de techo

Circuito del freno

Circuito de direccionales y estacionarias

Circuito de alarma

Circuito serie

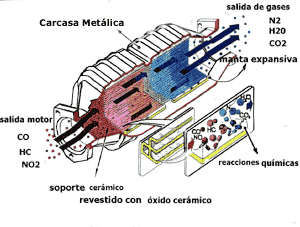

catalizador

Los Catalizadores de tres vías, llamados así porque actúan eliminando los tres contaminantes principales en el mismo compartimento mediante acciones de oxidación y reducción, transformando a los mismos en compuestos no tóxicos: nitrógeno, agua y dióxido de carbono

Valvula EGR

La base de la válvula es la más resistente, creada de hierro fundido ya que tiene que soportar la temperatura de los gases de escape (sobrepasan los 1000ºC) y el deterioro por la acción de los componentes químicos de estos gases.
Estas altas temperaturas y componentes químicos que proceden del escape son los causantes de que la válvula pierda la funcionalidad, pudiendo quedar esta agarrotada, tanto en posición abierta como cerrada, por lo que los gases nocivos saldrían, en grandes proporciones al exterior y afectando a la funcionalidad del motor.

Sensor MAF

Ubicado entre el filtro de aire y la mariposa la función de este sensor radica en medir la corriente de aire aspirada que ingresa al motor.

Su funcionamiento se basa en una resistencia conocida como hilo caliente, el cual recibe un voltaje constante siendo calentada por éste llegando a una temperatura de aproximadamente 200°C con el motor en funcionamiento

Sensor MAP

Conocido también como MAP por sus siglas en inglés (Manifold Absolute Presion), este sensor se encuentra en la parte externa del motor despuès de la mariposa, presentandose en algunos casos integrado al calculador

Sensor VSS

el sensor de velocidad vss es un sensor que va a detectar las rpms de un motor con el fin de sabaer la velocidad en las distintas marchas ya sea lento o rapido

Sensor IAC

solenoide de control de la marcha mínima IAC este cambia la cantidad de aire devisando ( que no fluya a traves de la válvula del acelerador ) hacia el múltiple de admisión de respuesta a los cambios de las señales ele ctricas provenientes de la computadora . Las válvulas IAC están localizadas generalmente en el cuerpo del acelerador , aunque algunas de ellas no son muy accesibles . Una vez que el motor se pone en marcha se abre la válvula IAC, permitiendo que el aire se desvié sin pasar por el acelerador, incrementando así la velocidad de marcha mínima , Mientras la temperatura del anticongenate es baja , la válvula IAC permanece abierta para obtener la velocidad de marcha mínima alta que sea apropiada. Amedida que se calienta el motor , se controla la cantidad del aire desviado en relación con la temperatura del anticongelante. Después de que el motor ha alcanzado la temperatura normal de operación , la válvula IAC se abre , según sea necesario , para mantener la velocidad de marcha mínima correcta

Alternador

El alternador, uno de los elementos más importantes de un automóvil, es un aparato que se ocupa de transformar energía mecánica en eléctrica, por lo tanto, se encarga de abastecer el auto de la energía necesaria para que funcione; el nombre viene de la corriente alterna generada por esta transformación. Al mismo tiempo que realiza este proceso de energía, se preocupa de almacenarla en la batería, de modo que el vehículo cuente con la energía necesaria para que funcione el sistema eléctrico mientras el auto se encuentre apagado. No obstante, es indispensable recordar que el uso prolongado de la batería sin tener el motor del auto encendido, podría agotar toda la energía almacenada, lo que impediría luego que se encienda el motor.

Motor de Arranque

Se denomina arranque de un motor al régimen transitorio en el que se eleva la velocidad del mismo desde el estado de motor detenido hasta el de motor girando a la velocidad de régimen permanente.
El conjunto que se pone en marcha es inercial y disipativo, incluyendo en este último concepto a las cargas útiles, pues consumen energía.

Simbolos Electricos

bolante

Un volante de inercia o Volante Motor es, en mecánica, un elemento totalmente pasivo, que únicamente aporta al sistema una inercia adicional de modo que le permite almacenar energía cinética. Este volante continúa su movimiento por inercia cuando cesa el par motor que lo propulsa

Anillos

La función de los anillos es corregir el fuego existente entre la cabeza del pistón y las paredes del cilindro, estos anillos van ubicados en las ranuras de la cabeza del pistón; existen dos clases de anillos: anillos de compresión y anillos de raspadores de aceite

Bielas

La función de las bielas es la de transmitir el movimiento al eje cigüeñal por medio de los bulones, la fuerza que genera la combustión es la que las bielas transmiten, las partes de la biela son: Pie que es la parte que se acopla a el pistón, Cabeza que es la parte que va asegurada a el eje cigüeñal, Cuerpo que une las otras dos partes de la biela.
